Projděte za jasného odpoledne kolem jakékoli prosklené budovy a ucítíte problém. Sluneční světlo prochází zasklením, dopadá na povrch uvnitř a mění se v teplo, které musí chladicí systém odvádět. Architektonické stínování je praxe přerušení této sekvence před jejím začátkem. Je to také jeden z mála designových tahů, který zlepšuje komfort obyvatel, snižuje spotřebu energie a zároveň dává fasádě její charakter.
Tato příručka se zabývá tím, jak se strategie zastínění mění s orientací, kam se potažené látky a síťovina hodí vedle žaluzií a žeber a co stojí za to zkontrolovat, než určíte textilii pro instalaci trvalého stínění.
Co dělá architektonické stínění pro budovu
Stínící zařízení zachycuje přímé sluneční záření dříve, než dosáhne zasklení nebo stěny. Následují tři výhody. Za prvé, solární zisk tepla klesá, takže chladicí zařízení může být menší a každý rok běží méně hodin. Za druhé, oslnění je řízeno, což je důležitější, než mnoho lidí očekává v kancelářích, učebnách a odděleních, kde jsou obrazovky a pracovní plochy umístěny blízko oken. Zatřetí, fasáda samotná a materiály za ní jsou chráněny: nátěry, tmely a vnitřní povrchové úpravy stárnou pomaleji, pokud nejsou vařeny na přímém slunci.
Zastínění není jen záležitostí krycího skla. Dobře posouzené zařízení blokuje letní slunce pod vysokým úhlem, zatímco propouští zimní slunce s nízkým úhlem, a stále propouští dostatek denního světla, aby se prostor cítil otevřený. Zastínění je skutečným poruchovým režimem: místnosti se setmí, zapne se umělé osvětlení a energie ušetřená na chlazení se opět spotřebuje na lampy.
Proč orientace řídí každé rozhodnutí o stínování
Vzhledem k tomu, že slunce sleduje předvídatelnou dráhu, orientace vám řekne více o správné odezvě stínění než téměř jakýkoli jiný jednotlivý faktor. Níže uvedená tabulka shrnuje logiku, kterou většina návrhářů používá na severní polokouli; na jižní polokouli si sever a jih jednoduše vymění role.
| Orientace fasády | Solární výzva | Stínování, které obvykle funguje |
|---|---|---|
| Jih | Vysoké letní slunce, nízké zimní slunce | Pevné horizontální žaluzie, převisy nebo lamelové přístřešky dimenzované tak, aby propouštěly zimní slunce |
| Východ a Západ | Nízký úhel slunce ráno a pozdě odpoledne | Vertikální lamely, hluboké ostění, pohyblivé mřížkové rolety nebo posuvné textilní panely |
| Sever | Většinou rozptýlené světlo plus nízké letní slunce blízko východu a západu slunce | Minimální zastínění; lehké police a místní kontrola oslnění tam, kde je to potřeba |
| Světlíky a atria | Slunce vysoko nad hlavou po většinu dne | Vnější mřížky žaluzií, látkové přístřešky nebo napínané zástěny nad zasklením |
Východní a západní elevace jsou ty obtížné. Slunce přichází téměř vodorovně, takže jednoduchý převis dělá málo a solární zisk se shoduje s nejteplejší částí odpoledne. Zde si své místo získávají pohyblivé zástěny a síťované textilie, protože je lze rozmístit, když je slunce nízko, a zatáhnout, když není.
Srovnání pevného, pohyblivého a textilního stínění
Pevná zařízení
Žaluzie, brise-soleil, převisy a hluboce zapuštěné otvory nemají žádné pohyblivé části, žádné motory a žádnou smlouvu o údržbě. Jsou výchozí volbou pro veřejné budovy, kde záleží na spolehlivosti, a lze je přesně dimenzovat na základě dat dráhy slunce. Jejich slabinou je nepružnost: jsou nastaveny na jednu konstrukční podmínku a nedokážou reagovat na změnu počasí, ročního období nebo využití místnosti.
Ovladatelné a výsuvné systémy
Rolety, posuvné zástěny, výsuvné markýzy a otočné ploutve mohou být nastaveny uživatelem nebo systémem řízení budovy. Dobře se vyrovnávají s měnícími se úhly slunce a lze je stáhnout, když je denní světlo nebo výhled důležitější než tepelný zisk. Kompromis je stejně jasný: motory, pásy, senzory a tkanina potřebují servis a vadná obrazovka je velmi viditelnou poruchou.
Látkové a tahové stínění
Mezi těmito dvěma polohami jsou potažené textilie. Napnutý membránový přístřešek pokrývá velkou plochu s velmi malým počtem podpěr, takže může zastínit náměstí, chodník, parkoviště, halu stadionu nebo předzámčí letiště, aniž by zaplnil prostor sloupy. Materiál je lehký, při přepravě se sbalí a lze jej tvarovat do zakřivených tvarů, které ztuhnou, jakmile je látka předepnuta. Povlakové membrány v rozsahu 950 až 1250 g/m2 jsou obvyklou volbou pro trvalé venkovní konstrukce, protože povlak odolává ultrafialovému světlu a ulpívání nečistot po léta spíše než roční období.

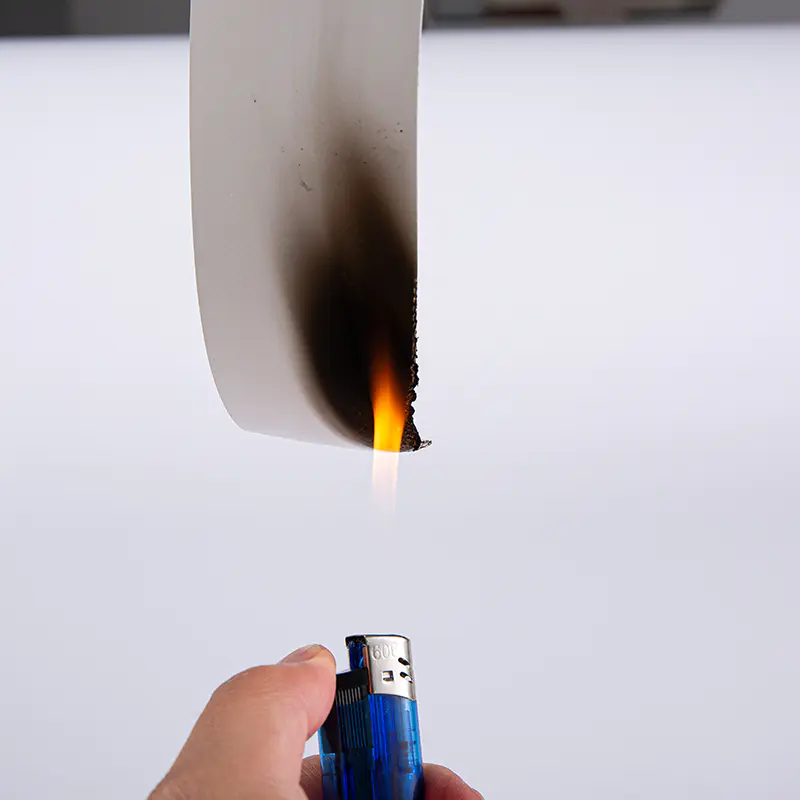

1100G PVDF Tensile Membrane Fabric R-515 Polyesterová membrána potažená PVC s gramáží 1100 g/m² s PVDF lakem pro trvalé tahové struktury, nabízející vysokou pevnost a samočisticí výkon. Zobrazit produkt → Síťované obrazovky: Stínování bez ztráty výhledu
Ne každý problém se stíněním potřebuje pevnou střechu. Tam, kde záleží na výhledu nebo vánek více než na maximální kontrole slunečního záření, je často lepší odpovědí tkaná síťovina. Klíčovým číslem je faktor otevřenosti, což je procento povrchu tkaniny, který je otevřený. Síťovina se zhruba 30 až 50 procenty otevřenosti filtruje užitečný podíl přímého záření a změkčuje oslnění, přičemž stále nechává cestující vidět panorama a propouští vzduch, což také snižuje tlak větru na upevnění a nosný rám.
Dvě potažené sítě mohou ve vzorníku vypadat stejně a na fasádě se chovat zcela odlišně, protože výplet, hmotnost nátěru a povrchová úprava ovlivňují to, jak stínítko filtruje světlo. Krátký přehled o jak jsou síťované tkaniny klasifikovány a používány stojí za přečtení, než si vyberete materiály pro solární clonu.
400G polyesterová síťovina potažená PVC pro venkovní slunečníky Polyesterová síťovina 400 g/m² potažená PVC pro venkovní markýzy se slunečníky, s prouděním vzduchu, více barvami a přizpůsobitelnými velikostmi pro projekty slunečních clon. Zobrazit produkt → Stínování jako druhá kůže na fasádě
Další použití potažené sítě má méně společného se zasklením a více se týká samotné stěny. Vrstva napjaté sítě držená v krátké vzdálenosti před fasádou vytváří provětrávanou druhou kůži. Zastiňuje stěnu před přímým sluncem, takže povrchová teplota zůstává nižší a v konstrukci se ukládá méně tepla; skrývá servisní zařízení, potrubí na dešťovou vodu a ventilační žaluzie; a dává velké ploché vyvýšení určitou hloubku a vzor. Vzhledem k tomu, že síť je otevřená, stěna za ní může stále vysychat a zástěna zvyšuje hmotnost rámu jen velmi málo.
400G PVC síťovina pro venkovní nástěnné dekorace Polyesterová síťovina potažená PVC o hmotnosti 400 g/m² pro odvětrávané fasády budov, kombinující odolnost proti povětrnostním vlivům, pevnost proti roztržení a prodyšnost pro vnější dekorace stěn. Zobrazit produkt → Porovnání hlavních rodin stínících tkanin
Většina stínících textilií má stejnou kostru: a tkaná polyesterová základní tkanina , buď pevné, nebo síťované, s polymerovým povlakem, který spojuje vazbu dohromady a chrání ji před slunečním zářením a vodou. Ve fázi specifikace záleží na chemii povlaku, hmotnosti tkaniny a otevřenosti.
| Látková rodina | Typická hmotnost | Nejlépe se hodí | Čím to přispívá |
|---|---|---|---|
| Síťovaná tkanina potažená PVC | 280 až 400 g/m2 | Rolety, opalovací krémy, fasádní clony | Otevřenost, kontrola oslnění, propustnost větru |
| Markýz a stanová látka potažená PVC | 650 až 850 g/m2 | Markýzy, markýzy, střechy akcí a tržnic | Voděodolnost, možnosti blokování, svařitelné švy |
| PVDF nebo akrylová architektonická membrána | 950 až 1250 g/m2 | Stálé tahové stínící konstrukce | Dlouhodobá UV stabilita, vysoká pevnost v tahu, snadno čistitelný povrch |
Kontrolní seznam praktických specifikací
Ať už obrazovka skončí na školním okně nebo v dopravní hale, stejné otázky rozhodují o tom, zda instalace vypadá i po pěti létech.
- Vycházejte z dat dráhy slunce pro skutečné místo spíše než z fotografie jiného projektu.
- Opravte faktor otevřenosti nebo propustnost světla, kterou potřebujete, než se rozhodnete pro barvu.
- Rozhodněte se včas, zda musí být zástěna výsuvná, a zároveň naplánujte přístup pro údržbu.
- Zeptejte se na typ potahu a hmotnost potahu, nejen na celkovou hmotnost látky. Dvě látky stejné hmotnosti mohou stárnout velmi odlišně.
- Zkontrolujte pevnost v tahu, roztržení a švu proti zatížení větrem v upevňovacích bodech.
- Potvrďte požární výkon podle místního předpisu a získejte písemné důkazy o zkoušce.
- Čištění plánujte od začátku: jemný saponát, měkký kartáč, žádná agresivní rozpouštědla a dvakrát ročně vizuální kontrola napnutých hran.
Co vidíme ze strany továrny
Naše vlastní zkušenosti v tomto oboru začaly v roce 2010 v Hainingu, kde jsou polyesterové základní tkaniny potaženy PVC, PVDF a akrylovými systémy pro membránové konstrukce, stany, markýzy a průmyslové zástěny. Na této straně dodavatelského řetězce je nejčastější chybou specifikování látky z fotografie nebo pouze z čísla hmotnosti. Hmotnost vám říká, kolik materiálu je tam; neříká nic o tom, jak byl povlak formulován, jak pevně byla základní tkanina tkaná nebo jak budou dokončeny okraje.
Pokud je projekt stínění v rané fázi, orientace, rozpětí mezi upevňovacími body a požadovaná otevřenost jsou detaily, které stojí za to nejprve vyřešit. Pro každého, kdo chce přímo porovnávat specifikace, potahované látky, které vyrábíme pokrývají všechny tři výše popsané rodiny a fyzické vzorky zůstávají nejrychlejším způsobem, jak zjistit, jak se síť nebo membrána chová v reálném světle.
Architektonické zastínění se zřídkakdy soustředí na jeden produkt. Nejprve jde o geometrii a poté o materiál, který bude svou práci vykonávat i o deset let později. Získejte správnou orientaci a otevřenost a zbytek specifikace bude podstatně jednodušší.
